宽频锥形电感的关键参数测试方法

宽频锥形电感的关键参数测试方法

宽频锥形电感应用时,主要考虑的是电感量及其使用的响应带宽的关键参数。

本文介绍测量宽频锥形电感(1)电感量;(2)品质因数;(3)直流电阻的测量方法

1测量电感量,品质因数

1.1准备夹具 16047E

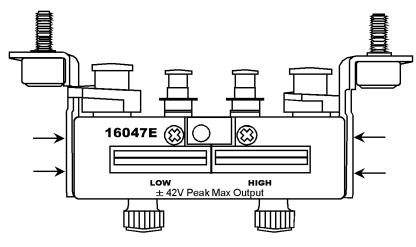

   图1.   16047E夹具

1.2 将 16047E 与 阻抗分析仪4294A 正确连接

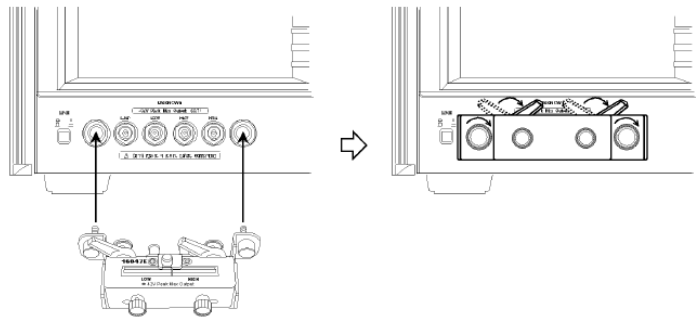

图2.  夹具16047E 与 阻抗分析仪4294A

1.2.1测试步骤:

(1) 打开 4294A 电源

(2)将适配器的类型选择为“NONE” :[Cal] - ADAPTER [ ] – NONE

(3)将阻抗分析仪初始化:按 [Preset] 键

(4)选择Ls-Q测试模式:按 [Meas] 键后配合软键选择Ls-Q模式 其中曲线 A 代表Ls,曲线 B 代表 Q

(5)选择频率作为扫描参数:

a. 按 [Sweep] 键进入扫描目录

b. 软件选择[PARAMETER ] 后确认显示为 “FREQ”

(6)标记测试频率:

a.按[Marker]键

b.输入10MHz

(7)测试夹具 16047E 的校准

A. 开路校准

a. 按 [Cal] 键进入校准菜单

b. 按 FIXTURE COMPEN 键

c. 按 OPEN 键 屏幕短暂显示信息“WAIT--MEASURING STANDARD” 后,右侧软键旁 的标签内容由OPEN on OFF 变为 OPEN ON off

B. 短路校准

a. 首先取下夹具上的一个黄色片状金属“short bar”(短路作用),按照图示插入LOW 与HIGH的缝间,将螺丝旋紧;

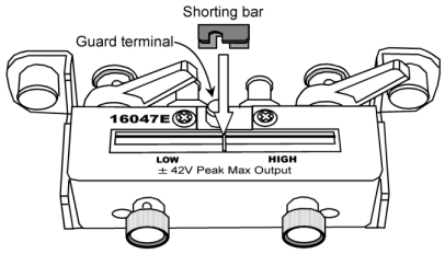

图3 短路校准操作

b. 按 SHORT 键 屏幕短暂显示信息“WAIT--MEASURING STANDARD” 后,右侧软键旁 的标签内容由SHORT on OFF 变为 SHORT ON off;

c. 移除夹具上的“short bar”

(8)连接待测件

a. 旋钮螺丝调整LOW与HIGH电极间的间距,插入待测件

b. 拧紧螺丝,固定待测件

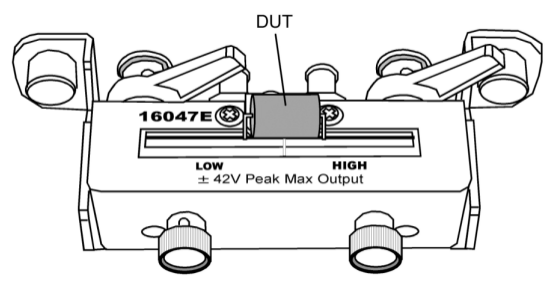

图4 待测件安装示意图

c. 观察LCD上显示出测试值,即为电感在10MHz下的电感量和品质因数

2测量S参数

2.1测量方法:

  (1)将电感通过并联的方式焊接测试夹具上


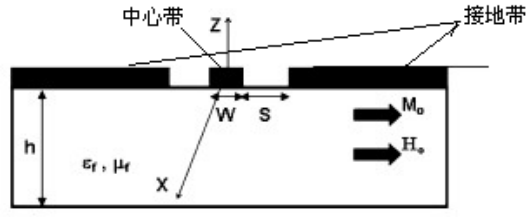

图5  电感与测试夹具的安装方式(侧面图)

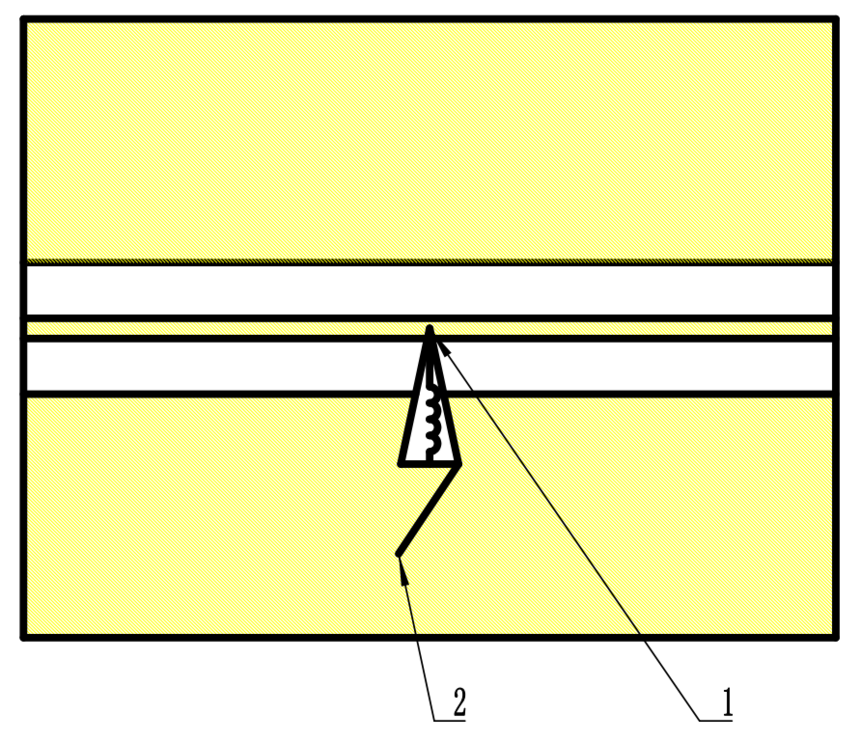

图6电感与测试夹具的安装方式(平面图)


1) 圆锥小端直接向下紧贴通带,引线尽可能留短,使用少量焊料或热超声或压缩焊接.

2) 大端头引线焊接到接地带上,锥形电感与夹具间有一夹角,角度范围是45°-60°

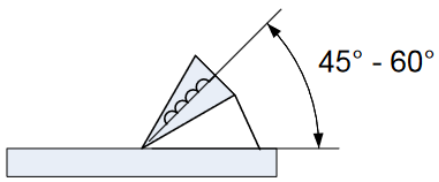

图7 锥形电感与夹具间夹角示意图

(2) 将夹具与矢量网络分析仪的两个端口相连测试插损和回损

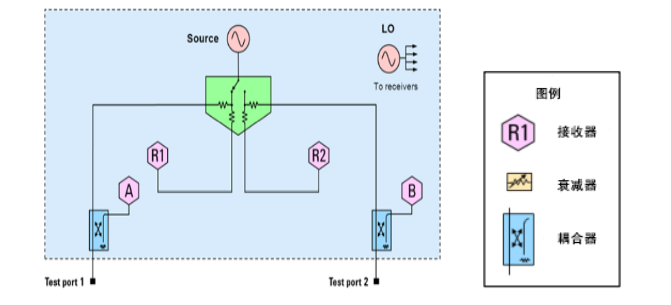

图8  N5234A测试设置框图(电路原理图)

测试步骤:

1)打开电源;

2)将仪器初始化:按 [preset];

3)按Freq,设定起始和终止频率:10MHz-40GHz;

4)按trace,再按new trace,选择S11与S21;

5)开始校准:按[Cal],再按[Start Cal],再按[Cal Wizard…],点击next,选择[2 portSolt], 点击View/Select Cal Kit,选择85056D;

6)使用标准件进行校准:分别使用标有开路,短路的校准件和50Ω负载,分别对端口1和端口2进行Open,Short,Loads校准。最后使用双向接通的负载将两个端口接在一起进行thru校准;

7)重复6)的步骤,在最后一步直接用测试夹具代替双向接通负载进行thru校准;

8)将电感焊接到测试夹具上,即可通过屏幕观察电感S11与S21的图形变化即插损与回损随频率变化的影响。

3 直流电阻

伏安法、电桥法测量直流电阻。

使用FLUKE 8808A进行测量。万用表提供 2 线和 4 线电阻测量功能。按[Ω]键切换 2 线和 4 线测量模式。在 2 线 或 2×4 线电阻测量模式下,万用表显示 2*4 Wire;在 4 线电阻测量模式下显示 4 Wire。

3.1 两线(2线)电阻测量

1. 按图图9所示连接表笔和被测电路。

2. 如果需要,按[Ω]键选择 2 线电阻测量模式。仪器会显示 2*4 Wire。 仪器将显示功能符号和测量值.

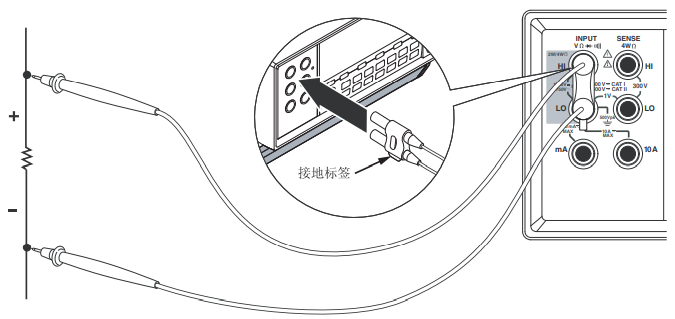

图9  2线电阻测量

3.2 四线(4线)电阻测量

数字多用表有两种方法进行 4 线电阻测量。传统的方法是使用 4 根测试线将数字多用表连接到被测电阻。可选的 2×4 线测量方法简化了 4 线测量,因此仅需将两根测 量线插入到万用表的 Input HI 和 LO 连接器。

(1)按以下步骤采用 4 根测试线进行 4 线电阻测量:

1. 按图10所示连接表笔和被测电路。

2. 按[Ω]键选择 4 线电阻测量模式,显示 4 Wire。 仪器将显示功能符号和测量值。

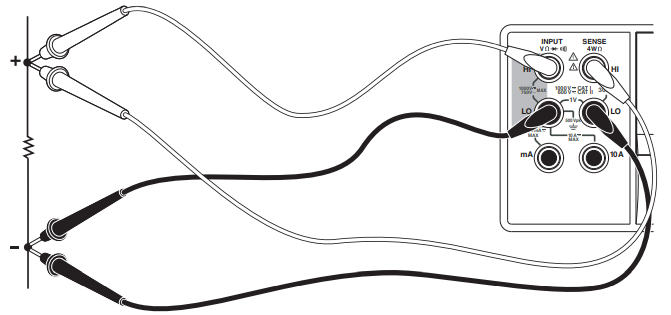

图10  4线电阻测量

(2)利用 2X4 测试线进行 4 线电阻测量:

1. 按图3-7所示,将测试线连接到万用表的输入连接器。

2. 按[Ω]键,仪器即显示 2*4 Wire。




图11  采用 2×4 线法进行 4 线电阻测量的输入连接
